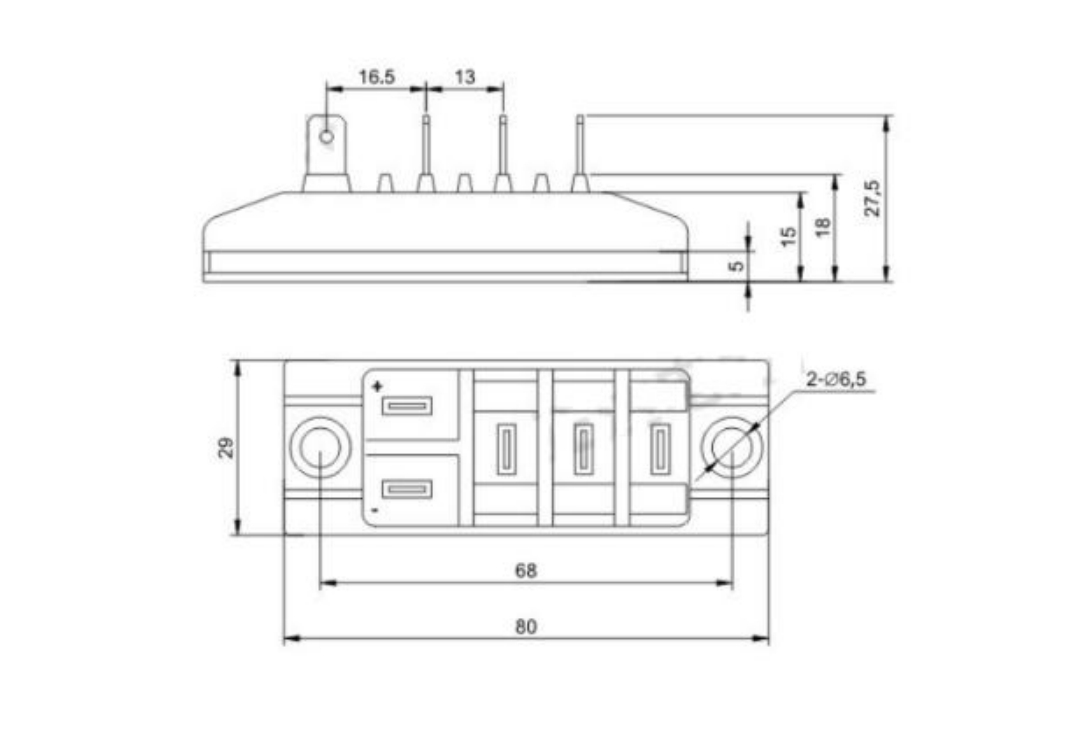

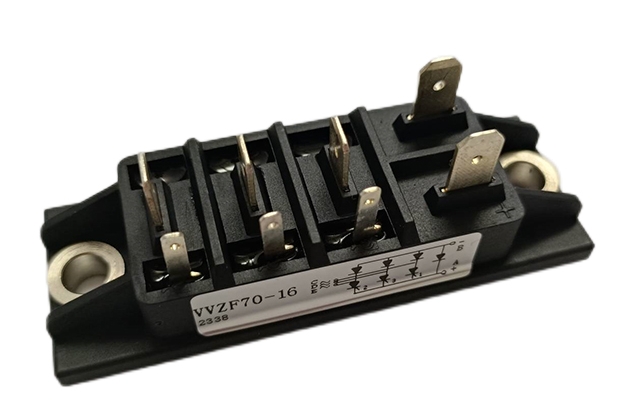

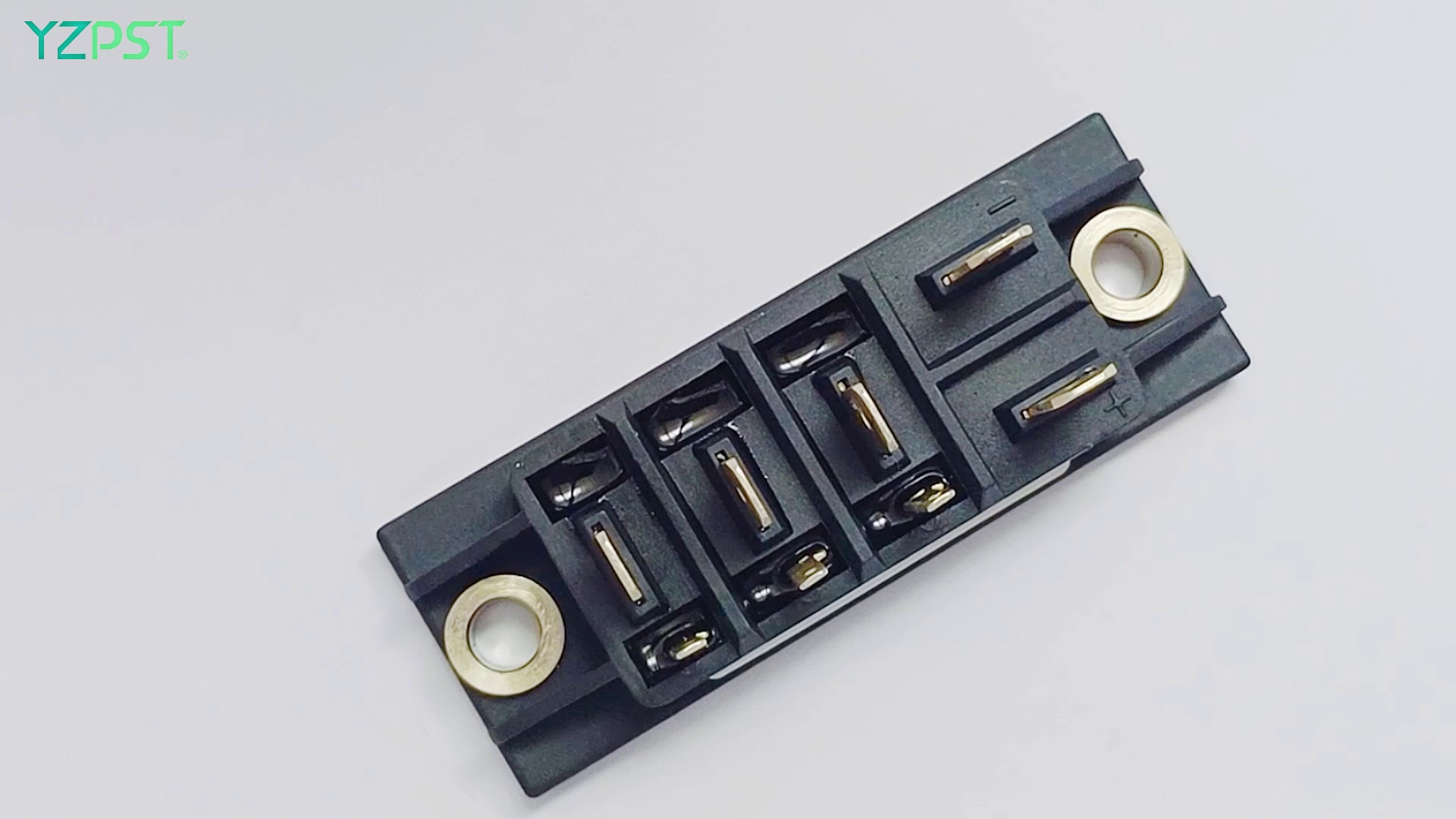

Symbol

Parameter

Test Conditions

Values

Unit

Id(AV)

TJ  =85°C, module

70

A

Id(AVM)

module

70

A

IFRMS, ITRMS,

per leg

36

A

VRSM,VDSM,

Maximum    None    Repetitive Reverse Voltage

1600

V

VRRM,VDRM,

Maximum  Repetitive  Reverse Voltage

1600

V

IFSM, ITSM

TJ  =45°C, VR =0 V

t = 10ms (50Hz) ,sine

550

A

t = 8.3ms (60Hz) ,sine

600

TJ = 125°C, VR =0 V

t = 10ms (50Hz) ,sine

500

A

t = 8.3ms (60Hz) ,sine

550

I2t

TJ  =45°C, VR =0 V

t = 10ms (50Hz) ,sine

1520

A2s

t = 8.3ms (60Hz) ,sine

1520

TJ = 125°C, VR =0 V

t = 10ms (50Hz) ,sine

1250

A2s

t = 8.3ms (60Hz) ,sine

1250

VT

TJ  = 25°C,IT = 80A

max.1.64

V

ID, IR

TJ  = 125°C, VD = VDRM,VR = VRRM,

max.5

mA

VRGM

10

V

VTo

For power-loss calculations only

0.85

V

rT

11

m Ω

IH

TJ  = 25°C

VD = 6V

<= 200

mA

IL

TJ  = 25°C

IG = 0.45A,diG/dT=0.45A/us,tp= 10us

<= 450

mA

VGT

VD=6 V

TJ  = 25°C

<= 1.5

V

TJ  = -40°C

<= 1.6

IGT

VD=6 V

TJ  = 25°C

<= 100

mA

TJ  = -40°C

<= 200

VGD

TJ  = 125°C,VD = 2/3VDRM

<= 0.2

V

IGD

<= 5

mA

tgd

TJ  = 25°C,VD = 1/2VDRM

IG  = 0.45A,diG/dT=0.45A/us

<= 2

us

tq

TJ  = 125°C,VD = 2/3VDRM

IT = 20A,diG/dT = -10A/us,tp = 200us V R= 100V,dv/dT = 15V/us

250

us

TJ

Junction Temperature

-40 to +125

°C

TSTG

Storage Temperature Range

-40 to +125

°C

Visol

a.c. 50/60Hz，r.m.s, 1s/1min

3000/2500

V~

Md

Mounting torque（M5）

5

N.m

RθJC

Per thyristor/Diode;DC per module

0.9

K /W

0.15

Weight

50

g
